J641H/W气动法兰截止阀，气动截止阀，不锈钢气动截止阀
J641H/W气动法兰截止阀，气动截止阀，不锈钢气动截止阀
| 品牌：上海 | 型号：J641H、J641W | 材质：碳钢 | ||||
| 连接形式：法兰 | 公称通径：15-500 mm | 适用介质：水;蒸汽;油品 | ||||
| 压力环境：常压 | 工作温度：高温 | 流动方向：单向 | ||||
| 驱动方式：气动 | 零部件及配件：阀体 | 形态：旋转式 | ||||
| 类型：二通式 | 标准：国标 | 外形：中型 |
产品特性：气动不锈钢截止阀,不锈钢气动截止阀,铸钢气动截止阀,J641W不锈钢气动法兰截止阀
产品简介：品牌:上海 ;型号:J641H、J641W ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-500 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:高温 ;流动方向:单向 ;驱动方式:气动 ;零部件及配件:阀体 ;形态:旋转式 ;类型:二通式 ;标准:国标 ;外形:中型
上海唐玛泵阀有限公司
详细介绍：
J641H/W气动法兰截止阀概述
J641H/W气动法兰截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
J641H/W气动法兰截止阀应用规范
|
设计与制造
|
GB/T1223
|
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
|
检验与试验
|
JB/T9092
|
|
|
材 料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
|
合金钢
|
Q/ZB6
|
|
|
标 志
|
GB/T12220
|
|
|
供 货
|
JB/T7928
|
|
J641H/W气动法兰截止阀结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
J641H/W气动法兰截止阀主要零件材料及主要用途
|
阀体
|
阀盖
|
阀瓣
|
密封圈
|
阀杆
|
填料
|
适用介质
|
适用温度
(≤℃) |
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti
Stellite12 |
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸类
|
200
|
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M
Stellite12 |
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸类、
碱类、混酸 |
200
|
|
|
ZG00Crl7Nil4M02
|
CF3M
Stellite12 |
Stel1ite6
|
316L
|
PTFE
|
磷酸类、
尿素、甲铵液 |
200
|
|
|
ZGlCr5MO
|
ZGlCr5MO
Stellite12 |
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|

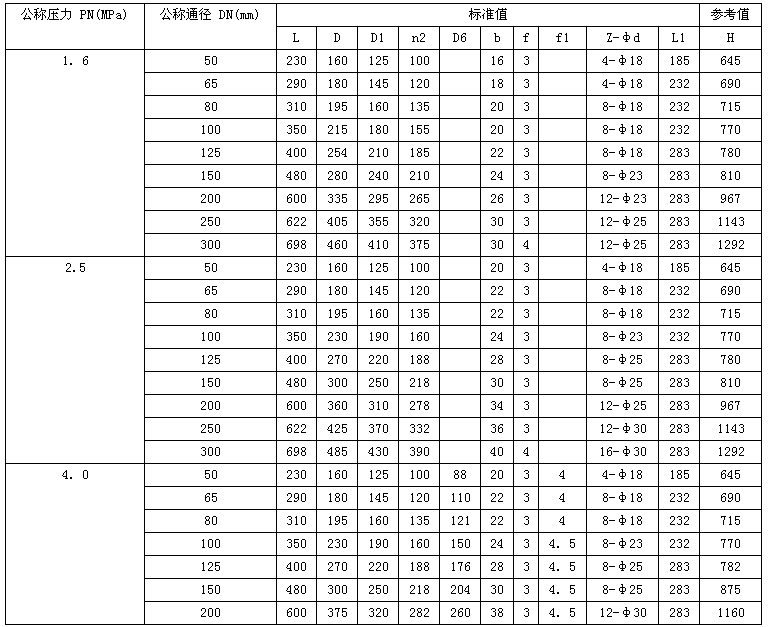

J641H/W气动法兰截止阀主要外形尺寸、连接尺寸
