DWJ41H德标波纹管截止阀，碳钢波纹管法兰截止阀
DWJ41H德标波纹管截止阀，碳钢波纹管法兰截止阀
| 品牌：上海 | 型号：DWJ41H | 材质：碳钢 | ||||
| 连接形式：法兰 | 公称通径：15-350 mm | 适用介质：水;蒸汽;油品 | ||||
| 压力环境：常压 | 工作温度：常温 | 流动方向：单向 | ||||
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：旋塞式 | ||||
| 类型：二通式 | 标准：德标 | 外形：中型 |
产品特性：德标波纹管法兰截止阀,上海德标波纹管截止阀厂,波纹管截止阀质量*好,铸钢德标波纹管截止阀
产品简介：品牌:上海 ;型号:DWJ41H ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-350 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;形态:旋塞式 ;类型:二通式 ;标准:德标 ;外形:中型
上海唐玛泵阀有限公司
详细介绍：
德标波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
DWJ41德标波纹管截止阀结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
DWJ41德标波纹管截止阀技术规范
|
驱动方式
|
手动
|
|
电动
|
|
|
设计标准
|
DIN3356
|
|
结构长度
|
DIN3202
|
|
连接法兰
|
DIN2543-2545
|
|
试验和检验
|
DIN3230
|
DWJ41德标波纹管截止阀性能规范
|
公称压力（MPa）
|
壳体试验压力（MPa）
|
密封试验压力(MPa)
|
适用温度(℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
|
4.0
|
6.0
|
4.4
|
|
|
6.4
|
9.6
|
7.04
|
注：系列阀门连接法兰可根据用户要求设计制造
|
零件材料
|
|
零件名称
|
阀体
|
阀盖
|
阀杆
|
阀瓣
|
密封面
|
填料
|
|
WCB
|
WCB
|
WCB
|
13Cr
|
2Cr13
|
2Cr13
|
柔性石墨
|
|
STL
|
||||||
|
304
|
CF8
|
CF8
|
304
|
304
|
304
|
柔性石墨
|
|
STL
|
PTFE
|
|||||
|
316
|
CF8M
|
CF8M
|
316
|
316
|
316
|
柔性石墨
|
|
STL
|
PTFE
|
|||||
|
304L
|
CF3
|
CF3
|
316
|
304L
|
304L
|
柔性石墨
|
|
STL
|
PTFE
|
|||||
|
316L
|
CF3M
|
CF3M
|
316
|
316L
|
316L
|
柔性石墨
|
|
STL
|
PTFE
|

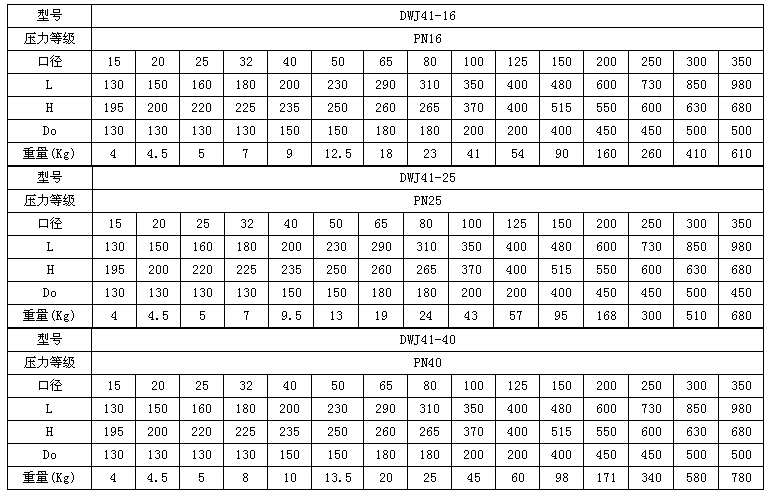

DWJ41德标波纹管截止阀规格尺寸及重量
