NKJ41H法兰式真空截止阀，真空法兰截止阀
NKJ41H法兰式真空截止阀，真空法兰截止阀
| 品牌：上海 | 型号：NKJ41H、NKJ61H | 材质：碳钢 | ||||
| 连接形式：法兰 | 公称通径：15-300 mm | 适用介质：水;蒸汽;油品 | ||||
| 压力环境：常压 | 工作温度：常温 | 流动方向：单向 | ||||
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：旋转式 | ||||
| 类型：二通式 | 标准：国标 | 外形：中型 |
产品特性：电动真空截止阀,碳钢真空截止阀,铸钢真空截止瘩,NKJ61H焊接式真空截止阀
产品简介：品牌:上海 ;型号:NKJ41H、NKJ61H ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-300 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;形态:旋转式 ;类型:二通式 ;标准:国标 ;外形:中型
上海唐玛泵阀有限公司
详细介绍：
NKJ41H法兰式真空截止阀概述
NKJ41H法兰真空截止阀，该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起 闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
NKJ41H法兰式真空截止阀结构特点
1、产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、设计了真空密封结构填料室，隔离真空可靠。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4、法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
NKJ41H法兰式真空截止阀零件材料
|
阀 体
|
25、WCB
|
Cr5Mo
|
|
阀 盖
|
25、WCB
|
Cr5Mo
|
|
支 架
|
25、WCB
|
Cr5Mo
|
|
阀 瓣
|
2Cr13、WCB
|
Cr5Mo
|
|
阀 杆
|
2Cr13
|
38CrMoAL、25Cr2MoV
|
|
阀 座
|
25、304
|
304
|
|
密封环
|
膨胀柔性石墨
|
|
|
填 料
|
膨胀柔性石墨
|
|
|
阀杆螺母
|
ZCuA110Fe3
|
|

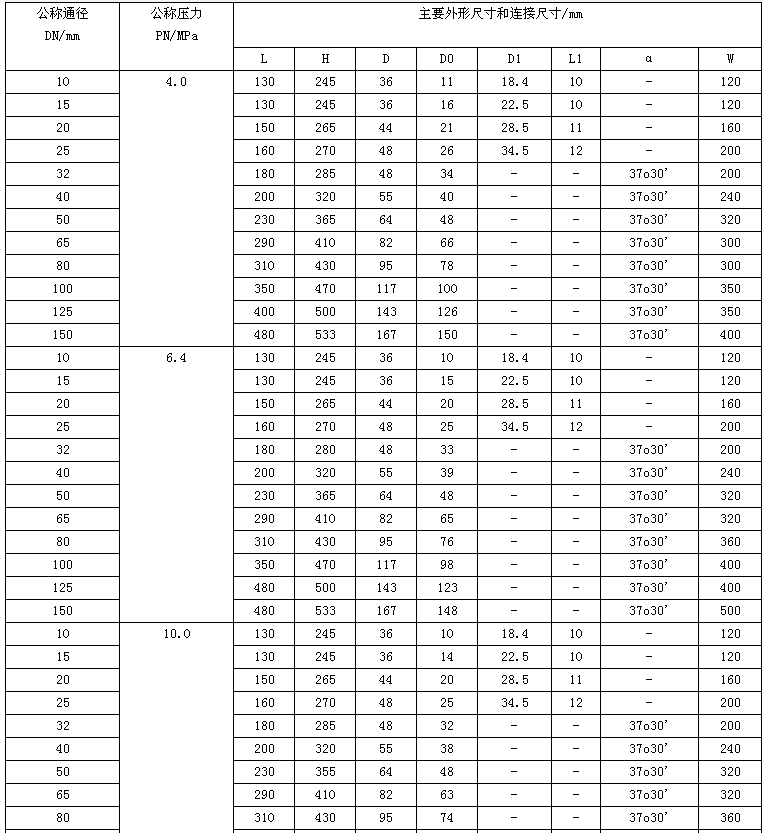

NKJ41H法兰式真空截止阀主要尺寸及重量
