煅钢截止阀，煅钢焊接截止阀，内螺纹煅钢截止阀
煅钢截止阀，煅钢焊接截止阀，内螺纹煅钢截止阀
| 品牌：上海 | 型号：J61Y、J61H、J11Y、J11H | 材质：碳钢 | ||||
| 连接形式：内螺纹 | 公称通径：15-50 mm | 适用介质：水;蒸汽;油品 | ||||
| 压力环境：常压 | 工作温度：常温 | 流动方向：单向 | ||||
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：旋转式 | ||||
| 类型：二通式 | 标准：国标 | 外形：中型 |
产品特性：J11H煅钢螺纹式截止阀,焊接煅钢截止阀,上海煅钢截止阀厂,J61Y煅钢焊接式截止阀
产品简介：品牌:上海 ;型号:J61Y、J61H、J11Y、J11H ;材质:碳钢 ;连接形式:内螺纹 ;公称通径:15-50 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;形态:旋转式 ;类型:二通式 ;标准:国标 ;外形:中型
上海唐玛泵阀有限公司
详细介绍：
锻钢截止阀概述
J61Y 锻钢截止阀有三种盖设计形式。*种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
锻钢截止阀采用结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

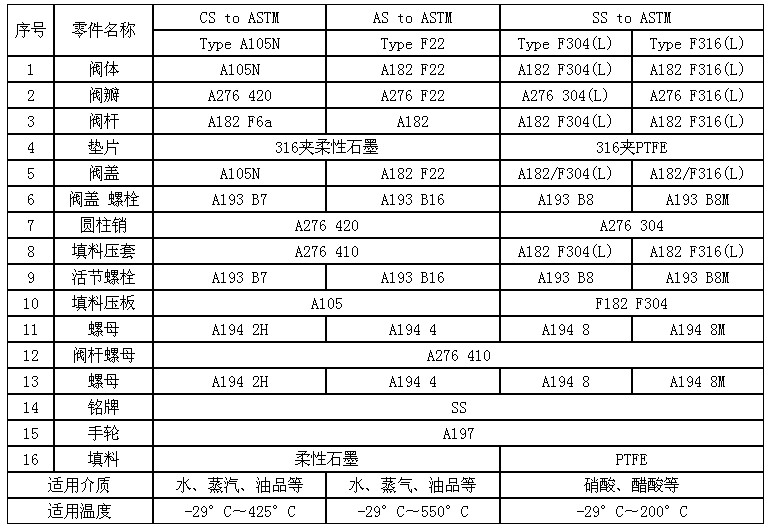

锻钢截止阀标准材质明细表
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J锻钢截止阀连接尺寸（mm)和重量（Kg）
|
NPS
|
缩径
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
/
|
|
全径
|
/
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
|
H（开）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
螺纹式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
