D973H电动对夹硬密封蝶阀，硬密封电动对夹蝶阀
D973H电动对夹硬密封蝶阀，硬密封电动对夹蝶阀
| 品牌：上海 | 型号：D973H | 加工定制：是 | ||||
| 结构形式：偏置板式 | 材质：碳钢 | 连接形式：法兰 | ||||
| 适用介质：水;蒸汽;油品 | 压力环境：常压 | 工作温度：常温 | ||||
| 驱动方式：电子 | 流动方向：单向 | 类型：二通式 | ||||
| 公称通径：50-1200 mm | 口径：50-1200 | 标准：国标 | ||||
| 零部件及配件：阀体 | 用途：截止 |
产品特性：碳钢电动对夹蝶阀,硬密对夹式电动蝶阀,电动三偏心对夹蝶阀,铸钢电动对夹蝶阀
产品简介：品牌:上海 ;型号:D973H ;加工定制:是 ;结构形式:偏置板式 ;材质:碳钢 ;连接形式:法兰 ;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;驱动方式:电子 ;流动方向:单向 ;类型:二通式 ;公称通径:50-1200 mm;口径:50-1200 ;标准:国标 ;零部件及配件:阀体 ;用途:截止
上海唐玛泵阀有限公司
详细介绍：
D973H电动对夹硬密封蝶阀概述
D973H电动对夹硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长
D973H电动对夹硬密封蝶阀特点
1、D973H电动对夹硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D973H电动对夹硬密封蝶阀采用标准
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
D973H电动对夹硬密封蝶阀主要技术参数
|
公称通经DN（mm）
|
50～2000
|
|||
|
公称药理PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验（MPa）
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验（MPa）
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|||
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
|
泄漏率
|
符合GB/T13927-92标准
|
|||
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
|||
D973H电动对夹硬密封蝶阀主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|

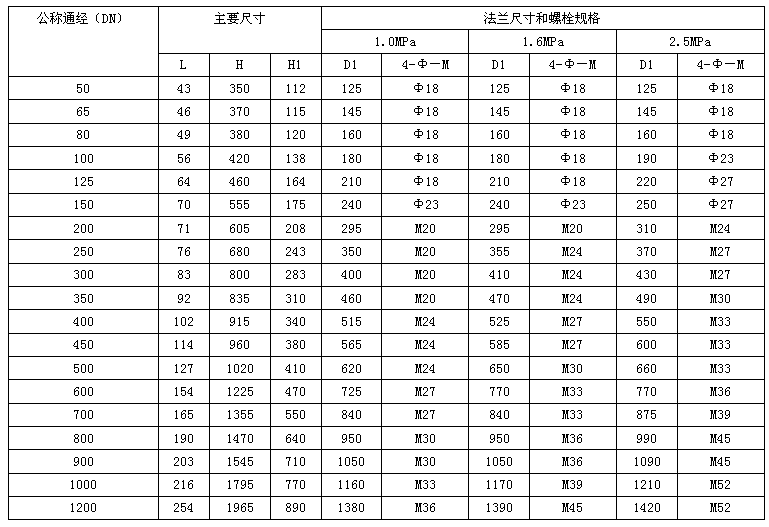

D973H电动对夹硬密封蝶阀主要外形连接尺寸
