J941H/W电动法兰截止阀，铸钢电动截止阀，不锈钢电动阀
J941H/W电动法兰截止阀，铸钢电动截止阀，不锈钢电动阀
| 品牌：上海 | 型号：J941H、J941W | 材质：碳钢 | ||||
| 连接形式：法兰 | 公称通径：15-300 mm | 适用介质：水;蒸汽;油品 | ||||
| 压力环境：常压 | 工作温度：常温 | 流动方向：单向 | ||||
| 驱动方式：电子 | 零部件及配件：阀体 | 形态：柱塞式 | ||||
| 类型：二通式 | 标准：国标 | 外形：中型 |
产品特性：不锈钢电动法兰截止阀,碳钢电动截止阀,不锈钢电动截止阀,J941W不锈钢法兰电动截止阀
产品简介：品牌:上海 ;型号:J941H、J941W ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-300 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:电子 ;零部件及配件:阀体 ;形态:柱塞式 ;类型:二通式 ;标准:国标 ;外形:中型
上海唐玛泵阀有限公司
详细介绍：
J941H/W电动法兰截止阀概述
J941H,J941W电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
J941H/W电动法兰截止阀执行标准
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122235
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
J941H/W电动法兰截止阀压力试验
|
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
气密封试验
|
0.5-0.7
|
|||||

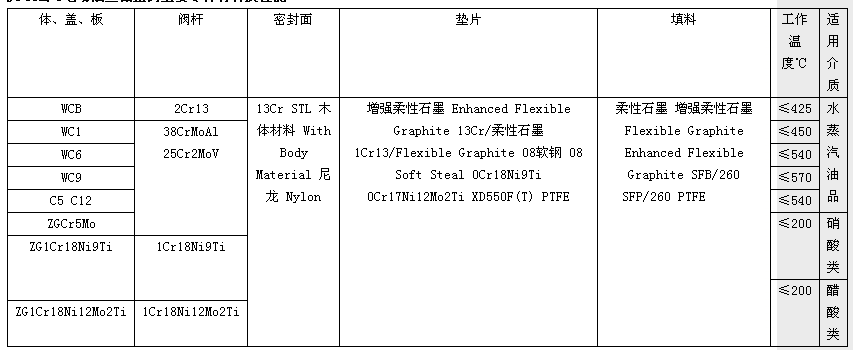

J941H/W电动法兰截止阀主要零件材料及性能
