Z43WF手动平板闸阀，铸钢平板闸阀，铸钢法兰闸阀
Z43WF手动平板闸阀，铸钢平板闸阀，铸钢法兰闸阀
| 品牌：上海 | 型号：Z43WF | 连接形式：法兰 | ||||
| 材质：碳钢 | 公称通径：15-500 mm | 适用介质：水;蒸汽;油品 | ||||
| 密封形式：软密封式 | 标准：国标 | 外形：中型 | ||||
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 | ||||
| 用途：截止 | 压力环境：常压 | 工作温度：常温 | ||||
| 类型：二通式 |
产品特性：碳钢平板闸阀,碳钢平板法兰闸阀,上海平板闸阀厂,不锈钢手动平板闸阀
产品简介：品牌:上海 ;型号:Z43WF ;连接形式:法兰 ;材质:碳钢 ;公称通径:15-500 mm;适用介质:水;蒸汽;油品 ;密封形式:软密封式 ;标准:国标 ;外形:中型 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;用途:截止 ;压力环境:常压 ;工作温度:常温 ;类型:二通式
上海唐玛泵阀有限公司
详细介绍：
Z43WF手动平板闸阀概述
Z43WF 手动平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
Z43WF手动平板闸阀特点
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，*大程度减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现*好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用寿命*长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，*大程度减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现*好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用寿命*长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
Z43WF手动平板闸阀执行标准
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
压力-温度
|
产品标识
|
|
JB/T5298
|
JB/T5298
|
JB/79
|
JB/T5298
|
GB9131
|
GB/T12220
|
|
API6D
|
API6D
|
ANSI-16.5
|
API6D
|
ANSI B16.34
|
MSS SP-25
|
Z43WF手动平板闸阀性能规范
|
设计等级
|
常温下试验压力（MPa）
|
适用温度℃
|
适用介质
|
|||||||
|
壳体
|
左密封
|
左密封
|
低压密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
||
|
公称压力PN（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～50
|
-45～21
|
-2～121
|
H2S和CO2总含量大于500mg/m2的介质
|
石油天然气、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
||||||
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
||||||
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
||||||
|
磅级Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|||||
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
||||||
Z43WF手动平板闸阀主要零部件材料
|
阀门/阀盖
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
|
闸板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
|
阀杆
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
|
阀座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE+FPM
|
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
适用介质
|
水、油口、蒸汽
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸类
|

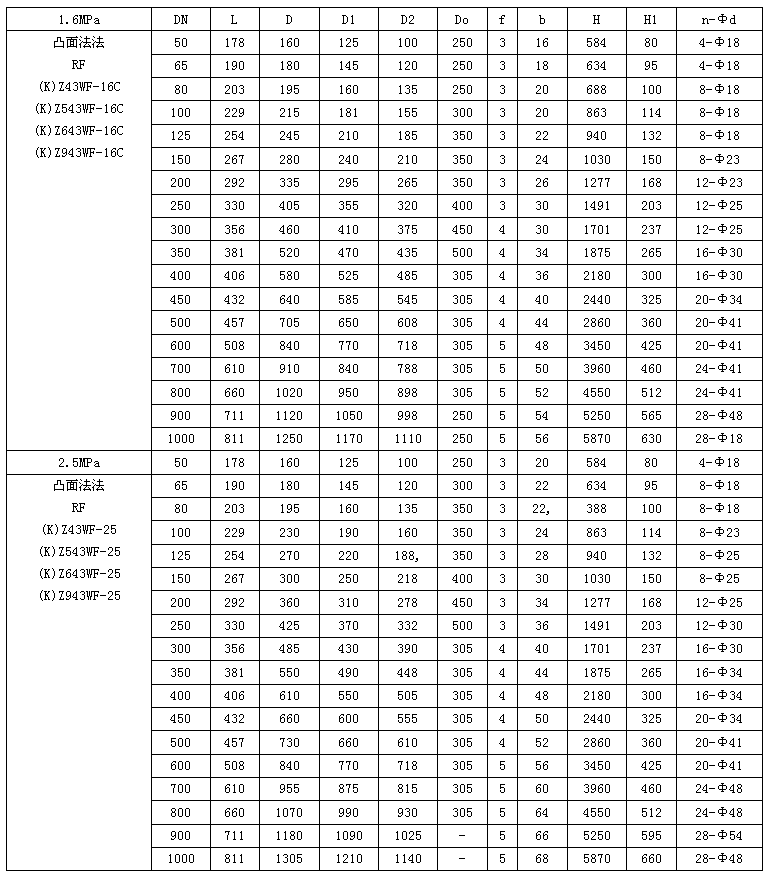

Z43WF手动平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa

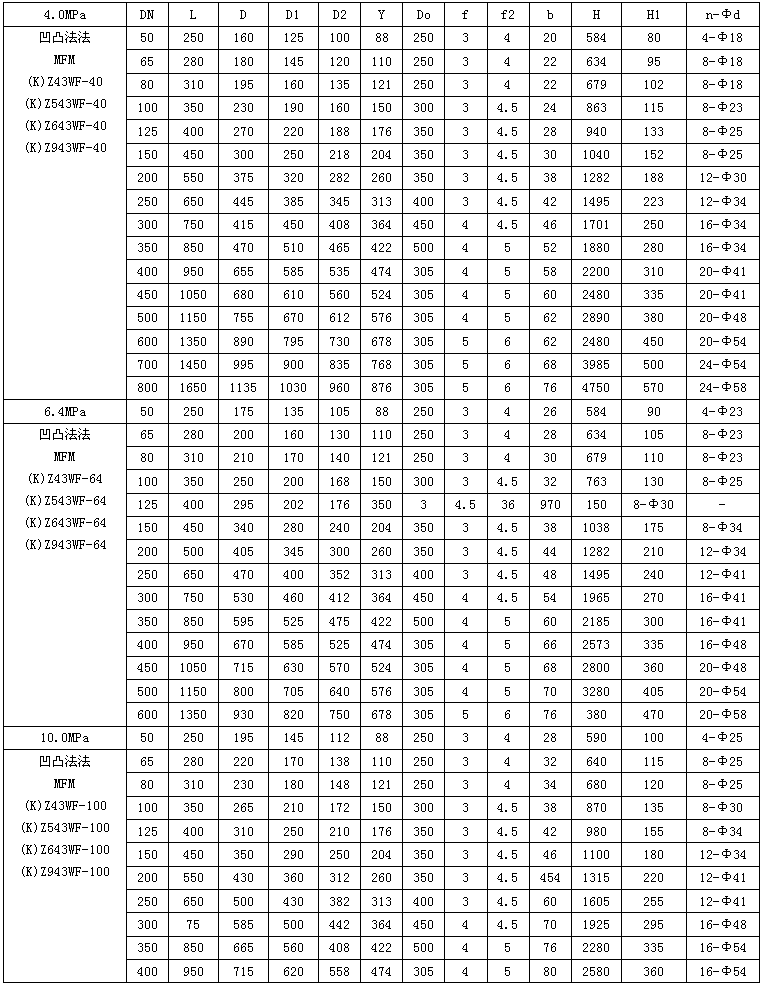

七、PN4.0MPa-10.0MPa
