ZJHP精小型气动薄膜单座调节阀，气动单座调节阀
ZJHP精小型气动薄膜单座调节阀，气动单座调节阀
| 品牌：上海 | 型号：ZJHP | 加工定制：是 | ||||
| 材质：碳钢 | 连接形式：法兰 | 公称通径：15-300 mm | ||||
| 适用介质：水;蒸汽;油品 | 压力环境：常压 | 工作温度：常温 | ||||
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 | ||||
| 形态：柱塞式 | 类型：二通式 | 标准：国标 | ||||
| 密封形式：软密封式 |
产品特性：ZJHP铸钢气动调节阀,ZJHP铸钢气动调节阀,不锈钢气调节阀,ZJHP精小型气动单座调节阀
产品简介：品牌:上海 ;型号:ZJHP ;加工定制:是 ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-300 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;形态:柱塞式 ;类型:二通式 ;标准:国标 ;密封形式:软密封式
上海唐玛泵阀有限公司
详细介绍：
ZJHP精小型气动薄膜单座调节阀产品概述
ZJHP型气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
ZJHP精小型气动薄膜单座调节阀结构特点
1．ZJHP型气动调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2．ZJHP型气动单座调节阀按作用模式可分；
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3．ZJHP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性,快开特性.
6．根据使用工况要求,阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；*小阀芯DN6mm.适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.
ZJHP精小型气动薄膜单座调节阀执行机构主要技术参数
|
型 号
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20∼100(标准):40∼200;80∼240; 20∼60; 60∼100
|
||||
|
操作方式
|
普通型,带手动手轮操作型(侧装式,顶装式)
|
||||
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
ZJHP精小型气动薄膜单座调节阀性能指标
|
项目
|
指标值
|
项目
|
指标值
|
||||
|
基本误差%
|
不带定位器
|
±5.0
|
始
终 点 偏 差 % |
气关
|
不带定位器
|
始点
|
±5.0
|
|
带定位器
|
±1.0
|
终点
|
±2.5
|
||||
|
回差%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤1.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
||
|
终点
|
±5.0
|
||||||
|
死区%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤0.4
|
允许泄漏量L/h
|
1×10-4×阀额定容量
|
||||
|
额定行程偏差%
|
±2.5
|
||||||
注:本产品执行GB/T4213-92国家标准.

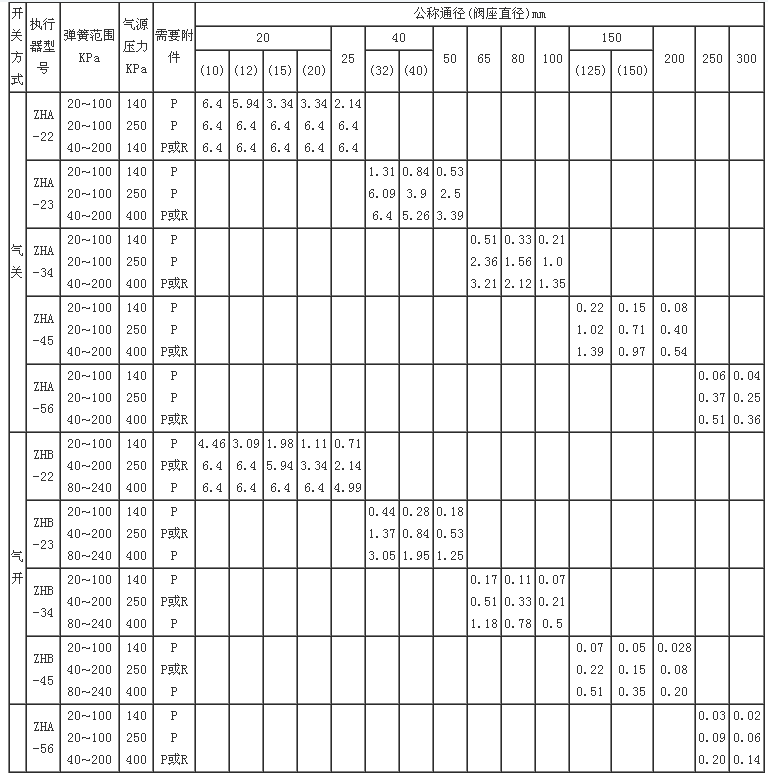

允许压差 MPa

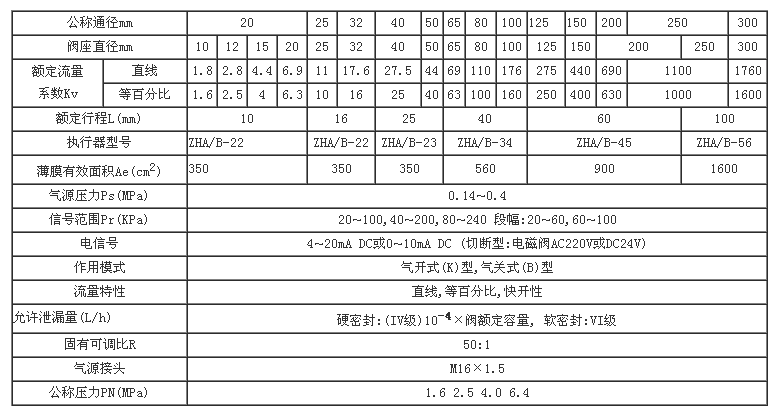

ZJHP精小型气动薄膜单座调节阀主要技术参数
允许压差 MPa
注:1)P-阀门定位器;R-压力继动器;

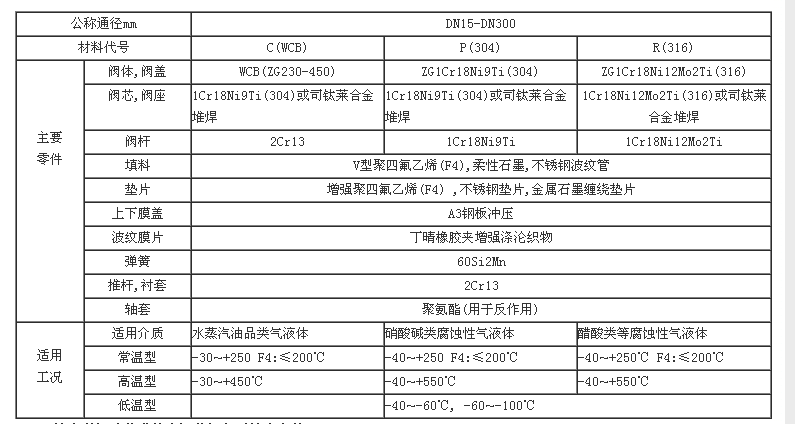

ZJHP精小型气动薄膜单座调节阀主要技术参数
产品应用规范
设计制造:GB/T4213 ,IEC60534 法兰尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214
结构长度:GB/T12221,ANSI B16.10,JIS B2002
ZJHP精小型气动薄膜单座调节阀外形尺寸
ZJHP精小型气动薄膜单座调节阀外形尺寸
|
公通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
L(mm)
|
PN1.6MPa
|
181
|
184
|
205
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
670
|
735
|
|
|
PN4.0MPa
|
194
|
200
|
210
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
615
|
685
|
750
|
||
|
PN6.4MPa
|
205
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
700
|
765
|
||
|
H1(mm)
|
PN1.6MPa
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
|
H1(mm)
|
PN4.0MPa
|
53
|
