Z45T暗杆楔式单闸板法兰闸阀，铸铁暗杆法兰闸阀
Z45T暗杆楔式单闸板法兰闸阀，铸铁暗杆法兰闸阀
| 品牌：上海 | 型号：Z45T | 连接形式：法兰 | ||||
| 材质：铸铁 | 公称通径：15-500 mm | 适用介质：水 | ||||
| 密封形式：硬密封式 | 标准：国标 | 外形：中型 | ||||
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 | ||||
| 用途：截止 | 压力环境：常压 | 工作温度：常温 | ||||
| 类型：二通式 |
产品特性：法兰式暗杆闸阀,法兰式铸铁闸阀,上海铸铁闸阀厂,铸铁法兰闸阀
产品简介：品牌:上海 ;型号:Z45T ;连接形式:法兰 ;材质:铸铁 ;公称通径:15-500 mm;适用介质:水 ;密封形式:硬密封式 ;标准:国标 ;外形:中型 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;用途:截止 ;压力环境:常压 ;工作温度:常温 ;类型:二通式
上海唐玛泵阀有限公司
详细介绍：
Z45T暗杆楔式单闸板法兰闸阀产品概述
Z45T暗杆楔式单闸板法兰闸阀传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
Z45T暗杆楔式单闸板法兰闸阀工作原理
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用
闸阀具有以下优点：
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
8、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。形体简单 , 结构长度短，制造工艺性好，适用范围广。
Z45T暗杆楔式单闸板法兰闸阀产品性能参数
|
Z45T-10、Z45T-16Q 型暗杆楔式单闸板手动闸阀性能参数
|
||||
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
BSZ45T-10
|
10
|
1.0
|
≤100
|
水
|
|
BSZ45T-16Q
|
16
|
1.6
|
≤100
|
水
|
Z45T暗杆楔式单闸板法兰闸阀产品零部件材料
|
Z45T-10、Z45T-16Q 型暗杆楔式单闸板手动闸阀零部件材料
|
|||||
|
型号
|
材料
|
|
|||
|
阀体、阀盖、闸板
|
阀杆
|
密封面
|
填料
|
|
|
|
Z45T-10
|
灰铸铁
|
铬不锈钢
|
铸铝青铜
|
O 形圈
|
|
|
Z4T5-16Q
|
球墨铸铁
|
铬不锈钢
|
铸铝青铜
|
O 形圈
|
|

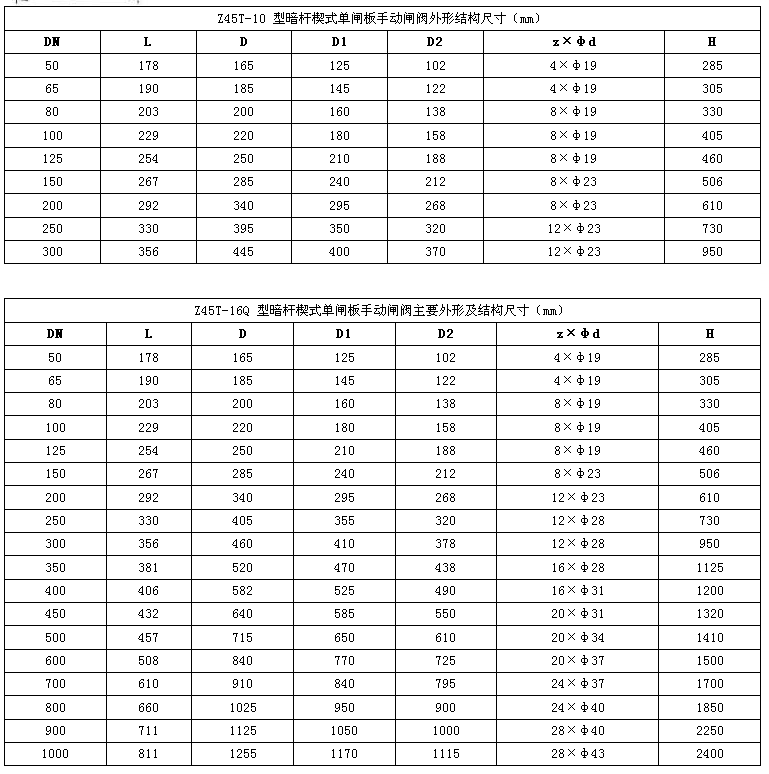

Z45T暗杆楔式单闸板法兰闸阀产品外形结构尺寸
