Z44T/W平行式双闸板铸铁法兰闸阀，法兰式铸铁闸阀
Z44T/W平行式双闸板铸铁法兰闸阀，法兰式铸铁闸阀
| 品牌：上海 | 型号：Z44T、Z44W | 连接形式：法兰 | ||||
| 材质：铸铁 | 公称通径：15-500 mm | 适用介质：水 | ||||
| 密封形式：硬密封式 | 标准：国标 | 外形：中型 | ||||
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 | ||||
| 用途：截止 | 压力环境：常压 | 工作温度：常温 | ||||
| 类型：二通式 |
产品特性：铸铁闸阀,上海铸铁闸阀厂,上海铸铁闸阀公司,铸铁双闸板闸阀
产品简介：品牌:上海 ;型号:Z44T、Z44W ;连接形式:法兰 ;材质:铸铁 ;公称通径:15-500 mm;适用介质:水 ;密封形式:硬密封式 ;标准:国标 ;外形:中型 ;流动方向:单向 ;驱动方式:手动 ;零部件及配件:阀体 ;用途:截止 ;压力环境:常压 ;工作温度:常温 ;类型:二通式
上海唐玛泵阀有限公司
详细介绍：
Z44T/W平行式双闸板铸铁法兰闸阀概述
Z44T/W平行式双闸板铸铁法兰闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。
Z44T/W平行式双闸板铸铁法兰闸阀主要零件材料
|
零件名称
|
材 料
|
|
|
Z44T-10
|
Z44W-10
|
|
|
阀体、阀盖
|
灰铸铁
|
灰铸铁
|
|
闸 板
|
灰铸铁＋黄铜
|
灰铸铁
|
|
阀 杆
|
碳钢(铜)
|
碳钢(铜)
|
|
顶 楔
|
球铁
|
球铁
|
|
阀杆螺母
|
青铜（球铁）
|
青铜（球铁）
|
|
手 轮
|
灰铸铁（球铁）
|
灰铸铁（球铁）
|
Z44T/W平行式双闸板铸铁法兰闸阀性能规范
|
型号
|
公称压力
（MPa） |
试验压力
|
适用温度
（℃） |
适用介质
|
|
|
强度（水）
（MPa） |
密封（水）
（MPa） |
||||
|
Z44T-10
|
1.0
|
1.5
|
1.1
|
≤200
|
蒸气、水、
|
|
Z44W-10
|
≤100
|
油品
|
|||

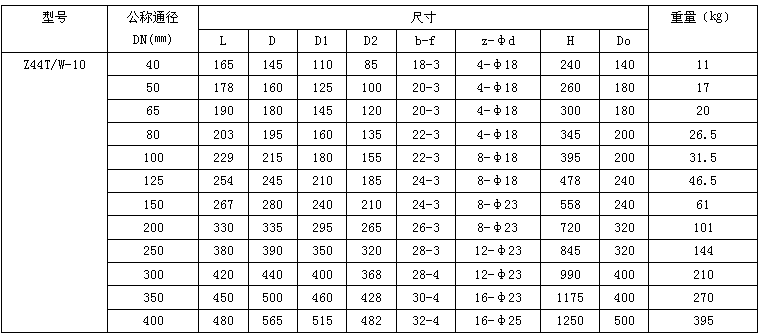

Z44T/W平行式双闸板铸铁法兰闸阀外型尺寸和连接尺寸
