| 品牌：上海 | 型号：Z641H、Z641W | 连接形式：法兰 | ||||
| 材质：碳钢 | 公称通径：15-500 mm | 适用介质：水;蒸汽;油品 | ||||
| 密封形式：硬密封式 | 标准：国标 | 外形：中型 | ||||
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 | ||||
| 用途：截止 | 压力环境：常压 | 工作温度：常温 | ||||
| 类型：二通式 |
产品特性：上海气动闸阀厂,上海气动闸阀公司,上海唐玛气动闸阀,不锈钢气动法兰闸阀
产品简介：品牌:上海 ;型号:Z641H、Z641W ;连接形式:法兰 ;材质:碳钢 ;公称通径:15-500 mm;适用介质:水;蒸汽;油品 ;密封形式:硬密封式 ;标准:国标 ;外形:中型 ;流动方向:单向 ;驱动方式:气动 ;零部件及配件:阀体 ;用途:截止 ;压力环境:常压 ;工作温度:常温 ;类型:二通式
上海唐玛泵阀有限公司
详细介绍：
Z641H/W气动法兰闸阀概述
Z641H/W气动闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
Z641H/W气动法兰闸阀特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
Z641H/W气动法兰闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
Z641H/W气动法兰闸阀性能规范
|
型号
|
公称压力
(MPa) |
实验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度水（MPa）
|
密封（水）空气（MPa）
|
低压密封空气（MPa）
|
||||
|
Z641H-16C
Z641W-16P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
硝酸类
|
|
Z641W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸类
|
|
Z641W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸类
|
|
Z641W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
Z641H/W气动法兰闸阀主要零件材质
|
阀体/阀盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
零件名称
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
闸板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304L＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨
|
|
压盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|

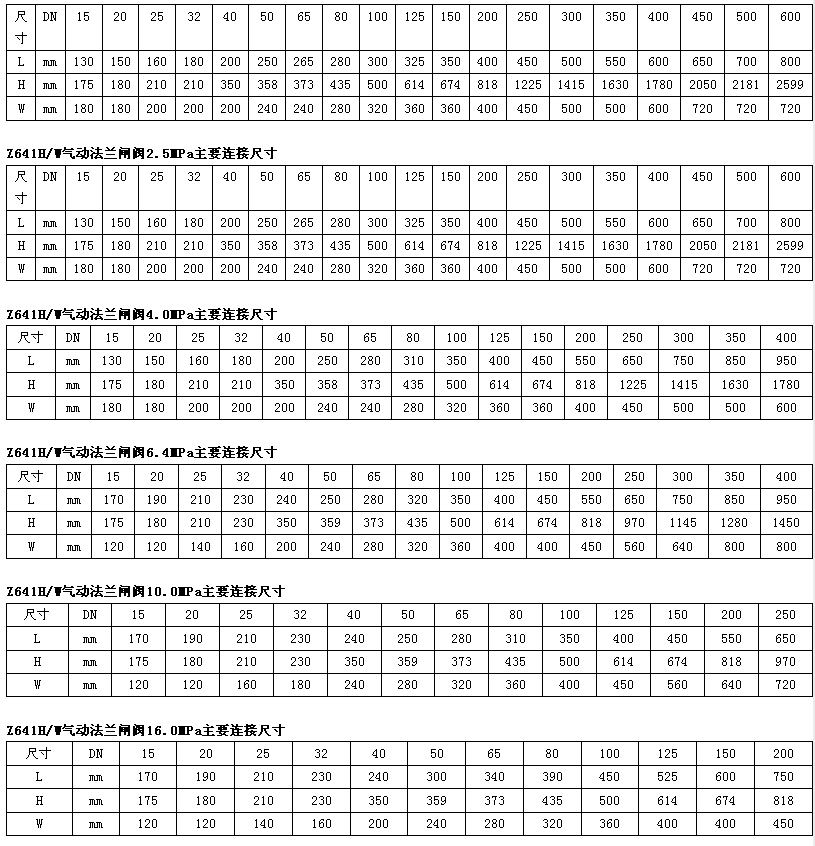

Z641H/W气动法兰闸阀1.6MPa主要连接尺寸
