ZDLP、ZDLN电子式电动调节阀（配PSL、3810电动执行器）
ZDLP、ZDLN电子式电动调节阀（配PSL、3810电动执行器）
| 品牌：上海 | 型号：ZDLP、ZDLN | 加工定制：是 | ||||
| 材质：碳钢 | 连接形式：法兰 | 公称通径：15-500 mm | ||||
| 适用介质：水;蒸汽;油品 | 压力环境：常压 | 工作温度：常温 | ||||
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：阀体 | ||||
| 形态：旋转式 | 类型：二通式 | 标准：国标 | ||||
| 密封形式：软密封式 |
产品特性：铸钢电动调节阀,不锈钢电动调节阀,上海电动单座调节阀厂,ZDLN电子式电动双座调节阀
产品简介：品牌:上海 ;型号:ZDLP、ZDLN ;加工定制:是 ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-500 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:电子 ;零部件及配件:阀体 ;形态:旋转式 ;类型:二通式 ;标准:国标 ;密封形式:软密封式
上海唐玛泵阀有限公司
详细介绍：
ZDLP（N）电子式电动调节阀产品概述
ZDLP,ZDLN型电子式电动单座,双座调节阀,是由直行程电子式电动执行机构和直通双导向式单座,双座阀组成.具有结构紧凑,动作灵敏,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
ZDLP（N）电子式电动调节阀结构特点
1．ZDLP,ZDLN型电子式电动单座,双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2．ZDLP型,ZDLN型单座,双座调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLP型电动调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．ZDLP型电动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5．ZDLN型电动调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合
6．ZDLN型电动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀
7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线特性
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准常温型,高温散热型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃.
ZDLP（N）电子式电动调节阀执行机构主要技术参数
|
型号
|
输出推力N
|
速度mm/s
|
*大行程(mm)
|
型号
|
输出推力N
|
速度mm/s
|
*大行程(mm
|
|
381LSA-08
381LXA-08 |
800
800 |
4.2
4.2 |
30
|
PSL201
|
1000
|
0.4/1.2
|
50
|
|
381LSA-20
381LXA-20 |
2000
2000 |
2.1
2.1 |
30
|
PSL202
|
2000
|
0.4/1.2
|
50
|
|
381LSB-30
381LXB-30 |
3000
3000 |
3.5
3.5 |
60
|
PSL204
|
4500
|
0.4/1.2
|
50
|
|
381LSB-50
381LXB-50 |
5000
5000 |
1.7
1.7 |
60
|
PSL208
|
8000
|
1.0
|
50
|
|
381LSC-65
|
6500
|
2.8
|
100
|
PSL210
|
10000
|
1.0
|
50
|
|
381LSC-99
|
10000
|
2.0
|
100
|
PSL312
|
12000
|
1.0
|
65
|
|
381LSC-160
|
16000
|
1.0
|
100
|
PSL325
|
25000
|
1.0
|
100
|
|
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
|
(信号线用屏蔽线) 防护等级:IP65 带手轮
|
||||||
ZDLP（N）电子式电动调节阀性能指标
|
项目
|
指标值
|
||
|
基本误差％
|
381L ±2.5； PSL±1.0
|
||
|
回差％
|
381L ±2.0； PSL±1.0
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
50:1
|
||
|
额定行程偏差％
|
2.5
|
||
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差 MPa
|
2.0
|
3.0
|
2.0
|
1.8
|
1.05
|
1.16
|
0.67
|
0.47
|
0.39
|
0.26
|
0.16
|
1.1
|
0.5
|
允许压差 MPa (ZDLN型)
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差 MPa
|
≤公称压力
|
4.0
|
3.4
|
||||||||||

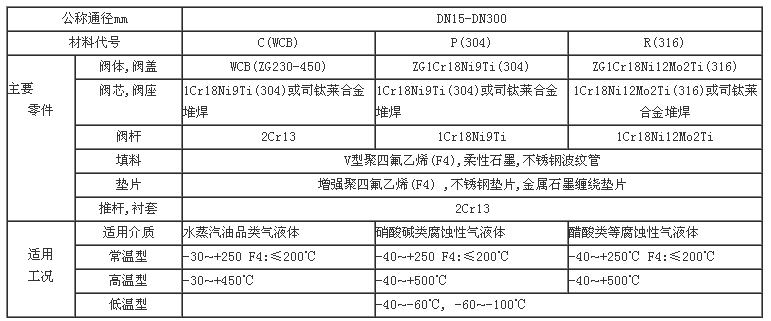

ZDLP（N）电子式电动调节阀主要零件材料及适用温度,介质

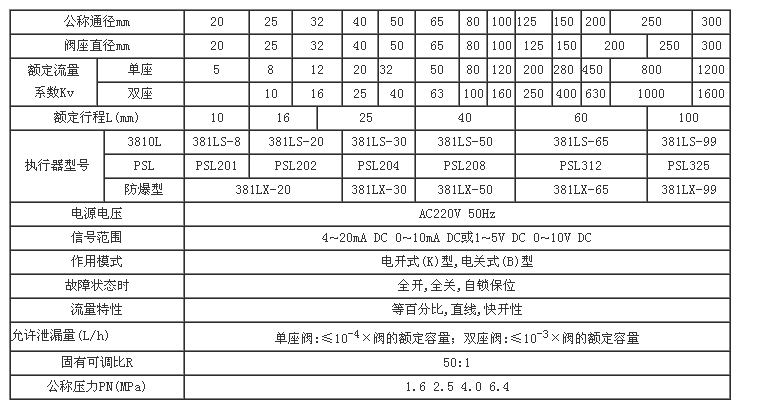

ZDLP（N）电子式电动调节阀主要技术参数
ZDLP（N）电子式电动调节阀主要技术参数
产品应用规范
