ZAZP、ZAZN、ZAZM电动调节阀，电动单座调节阀
ZAZP、ZAZN、ZAZM电动调节阀，电动单座调节阀
| 品牌：上海 | 型号：ZAZP、ZAZN、ZAZM | 加工定制：是 | ||||
| 材质：碳钢 | 连接形式：法兰 | 公称通径：15-300 mm | ||||
| 适用介质：水;蒸汽;油品 | 压力环境：常压 | 工作温度：常温 | ||||
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：配件 | ||||
| 形态：旋转式 | 类型：二通式 | 标准：国标 | ||||
| 密封形式：硬密封式 |
产品特性：铸钢电动调节阀,不锈钢电动调节阀,上海电动调节阀厂,ZAZN电动双座调节阀
产品简介：品牌:上海 ;型号:ZAZP、ZAZN、ZAZM ;加工定制:是 ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-300 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:电子 ;零部件及配件:配件 ;形态:旋转式 ;类型:二通式 ;标准:国标 ;密封形式:硬密封式
上海唐玛泵阀有限公司
详细介绍：
电动调节阀产品概述
ZAZP型电动单座调节阀由DKZ型直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
ZAZN型电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成,双座双导向式结构,阀芯在位移过程中稳定可靠,阀体内有两个阀座和两个柱塞形阀芯,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀,适用于不是很清洁的介质和泄漏量要求不严格的场合.
ZAZM型电动套筒调节阀由DKZ型电动执行机构和直通低流阻平衡型套筒阀组成,阀芯采用了压力平衡式阀芯,结构,阀芯为圆柱型,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
ZAZP,ZAZN ,ZAZM型电动(单座,双座,套筒)调节阀,是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制.
ZAZP,ZAZN ,ZAZM型电动调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型；流量特性有等百分比(对数)性,直线性.
电动调节阀执行机构主要技术参数
|
型号
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
|||||||||
|
推力N
|
4000
|
6400
|
16000
|
|||||||||
|
行程
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
|
全行程时间S
|
8
|
12.5
|
20
|
24
|
15
|
24
|
32
|
48
|
16
|
30
|
37
|
62
|
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用.它以220V电源为动力4∼20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实现手动遥控.
该仪表具有连续调节,手动摇控,就地手操三种控制方式.使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器,DFD-1000型电动作器或手动操作器后才能实现自动调节系统手动←→自动无扰切换.
电动调节阀性能指标
|
项目
|
指标
|
|
|
基本误差％
|
≤±5.0
|
|
|
回差％
|
≤3.0
|
|
|
死区％
|
≤3.0
|
|
|
|
|
|
|
泄漏量
|
单座阀
|
10-4×阀的额定容量
|
|
双座阀
|
10-3×阀的额定容量
|
|
|
套筒阀
|
10-3×阀的额定容量
|
|

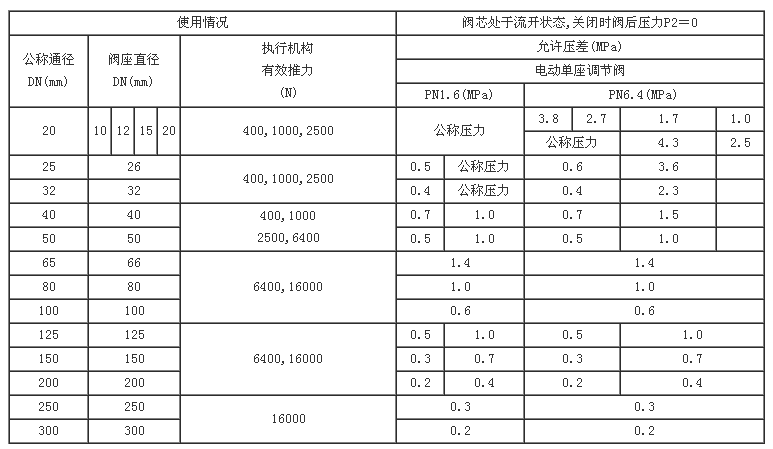

允许压差单座调节阀差压可参考下表先用,(双座,套筒阀一般可承受≤公称压力值).

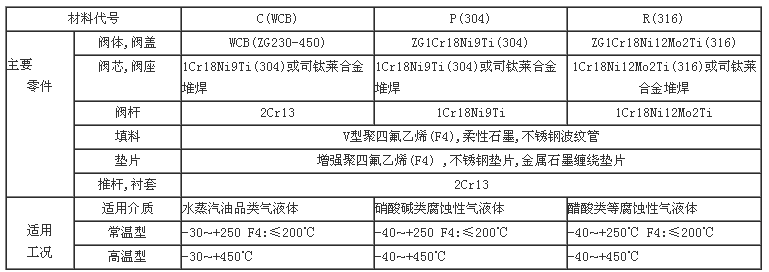

主电动调节阀要零件材料及适用温度,介质

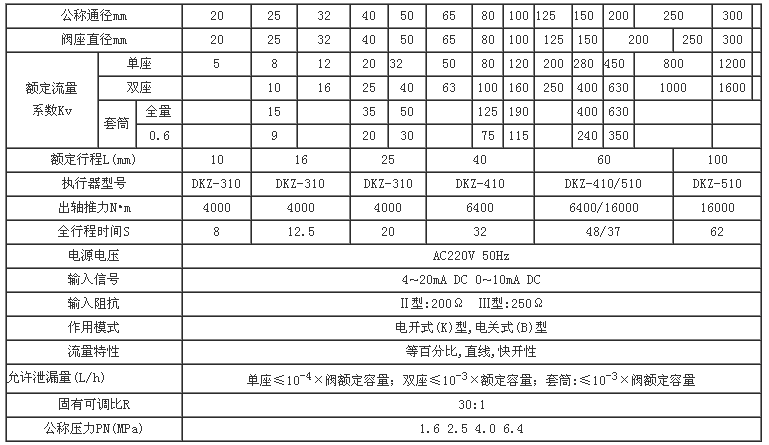

电动调节阀主要技术参数
主电动调节阀要零件材料及适用温度,介质
电动调节阀主要技术参数

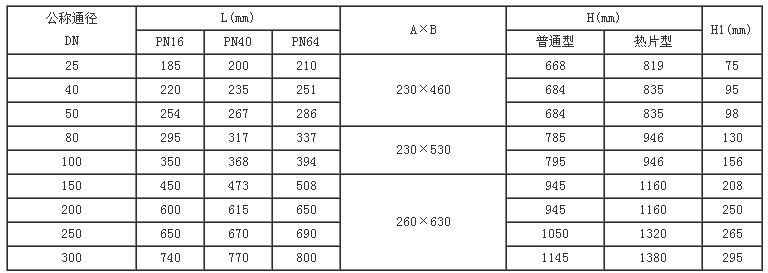

电动调节阀外形尺寸

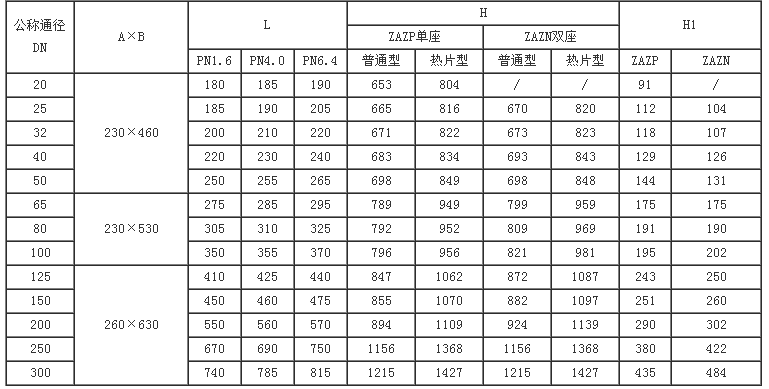

1,电动单座,双座调节阀
2,电动单座,套筒调节阀
电动调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
2,电动单座,套筒调节阀
电动调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
