ZDLX(Q)电子式电动三通调节阀(采用PSL、3810型电子式电动执行器)
ZDLX(Q)电子式电动三通调节阀(采用PSL、3810型电子式电动执行器)
| 品牌：上海 | 型号：ZDLX、ZDLQ | 加工定制：是 | ||||
| 材质：碳钢 | 连接形式：法兰 | 公称通径：15-300 mm | ||||
| 适用介质：水;蒸汽;油品 | 压力环境：常压 | 工作温度：常温 | ||||
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：阀体 | ||||
| 形态：旋转式 | 类型：三通式 | 标准：国标 | ||||
| 密封形式：硬密封式 |
产品特性：不锈钢电动三通合流调节阀,电动三通调节阀质量*好,电动三通调节阀价格*低,ZDLQ电子式电动三通合流调节阀
产品简介：品牌:上海 ;型号:ZDLX、ZDLQ ;加工定制:是 ;材质:碳钢 ;连接形式:法兰 ;公称通径:15-300 mm;适用介质:水;蒸汽;油品 ;压力环境:常压 ;工作温度:常温 ;流动方向:单向 ;驱动方式:电子 ;零部件及配件:阀体 ;形态:旋转式 ;类型:三通式 ;标准:国标 ;密封形式:硬密封式
上海唐玛泵阀有限公司
详细介绍：
ZDLX(Q)电子式电动三通调节阀产品概述
ZDLQ,ZDLX型电动三通调节阀,是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成.具有结构紧凑,重量轻,动作灵敏,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况.
ZDLX(Q)电子式电动三通调节阀结构特点
1．ZDLQ,ZDLX型电动三通调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转.全电子式电动执行器,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2．ZDLQ,ZDLX型电动三通调节阀按作用模式可分；
正作用:电闭式(当电信号增大时阀位向下位移),《B型》
反作用:电开式(当电信号增大时阀位向上位移),《K型》
3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠.流体对阀芯作用方向都处于流开状态,故阀工作性能稳定.
4．三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替.流量特性有直线性,抛物线性两种.
5．三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型两种.

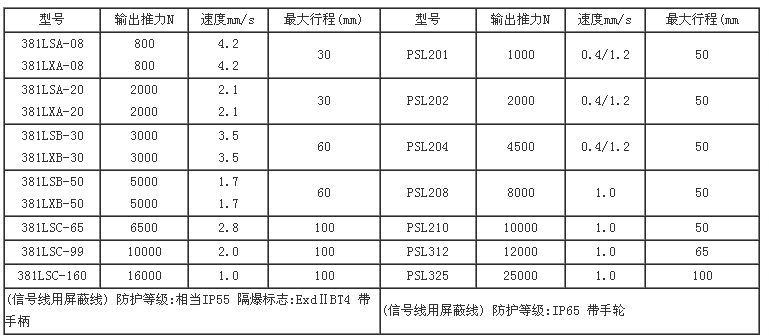

ZDLX(Q)电子式电动三通调节阀执行机构主要技术参数
ZDLX(Q)电子式电动三通调节阀性能指标
|
项目
|
指标值
|
||
|
基本误差％
|
≤±2.5；
|
||
|
回差％
|
≤±2.5；
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
30:1
|
||
|
额定行程偏差％
|
2.5
|
||
允许压差 MPa
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|

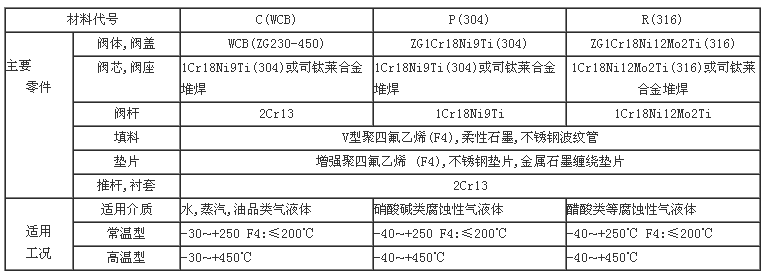

ZDLX(Q)电子式电动三通调节阀主要零件材料及适用温度,介质

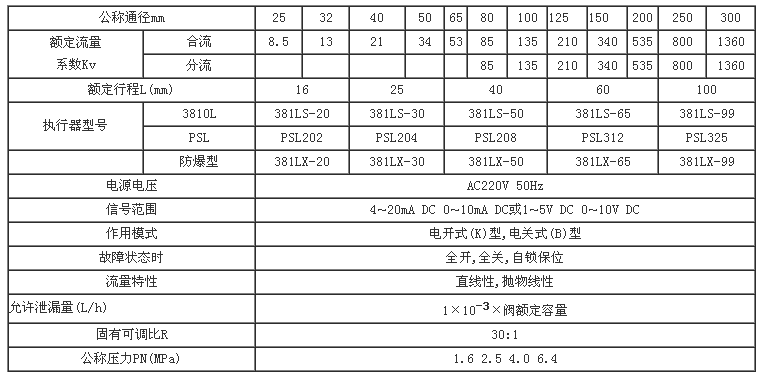

ZDLX(Q)电子式电动三通调节阀主要技术参数
产品应用规范
结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

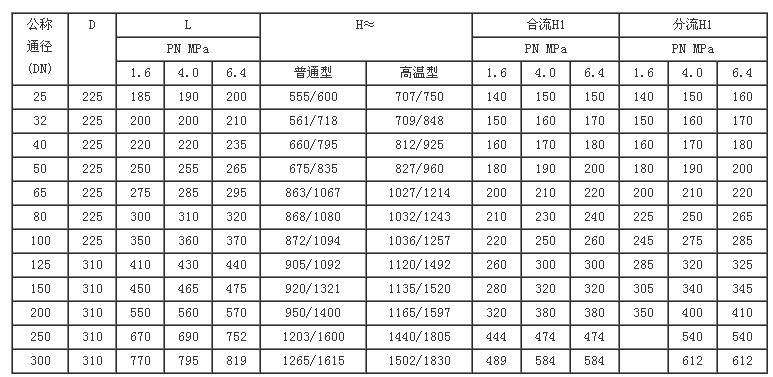

ZDLX(Q)电子式电动三通调节阀外形尺寸
注:公称通径≤DN80mm的分流阀采用同口径的合流阀代替
ZDLX(Q)电子式电动三通调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
