ZCS水液电磁阀，水用电磁阀，黄铜电磁阀，铸铁电磁阀
ZCS水液电磁阀，水用电磁阀，黄铜电磁阀，铸铁电磁阀
| 品牌：上海 | 型号：ZCS | 材质：铸铁 | ||||
| 连接形式：内螺纹 | 类型：二通式 | 公称通径：15-300 mm | ||||
| 适用介质：水 | 流动方向：单向 | 零部件及配件：阀体 | ||||
| 用途：截止 | 标准：国标 | 形态：旋转式 | ||||
| 压力环境：常压 | 工作温度：常温 |
产品特性：ZCS铸铁电磁阀,ZCS黄铜电磁阀,ZCS铸铁法兰电磁阀,ZCS水用电磁阀
产品简介：品牌:上海 ;型号:ZCS ;材质:铸铁 ;连接形式:内螺纹 ;类型:二通式 ;公称通径:15-300 mm;适用介质:水 ;流动方向:单向 ;零部件及配件:阀体 ;用途:截止 ;标准:国标 ;形态:旋转式 ;压力环境:常压 ;工作温度:常温
上海唐玛泵阀有限公司
详细介绍：
ZCS水液电磁阀用途
ZCS水液电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于膜片式电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。
ZCS水液电磁阀特点
结构简单，体积小，密封性能好，维修方便。
ZCS水液电磁阀型号规格说明
ZCS水液电磁阀结构原理
ZCS水液电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。
根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。
当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
ZCS水液电磁阀技术参数
|
工作介质
|
水、粘度≤4°E的油及其它非腐蚀性流体
|
||||||||||||||
|
介质温度℃
|
≤60
|
||||||||||||||
|
公称压力(MPa)
|
1.0
|
||||||||||||||
|
工作压差(MPa)
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
||||||||||||
|
电源电压
|
AC220V其余规格可作特殊订货
|
||||||||||||||
|
额定流量系数(kv)
|
按JB/T352-94规定
|
||||||||||||||
|
泄漏量(ml/min)
|
按JB/T352-94-F规定
|
||||||||||||||
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
功耗
|
36VA
|
50VA
|
|||||||||||||
|
防爆标志
|
dⅡBT4
|
|
防爆证编号
|
CE991010
|
|
出线口接线
|
内螺纹M20×1.5
|
|
环境温度
|
-40-+60℃
|

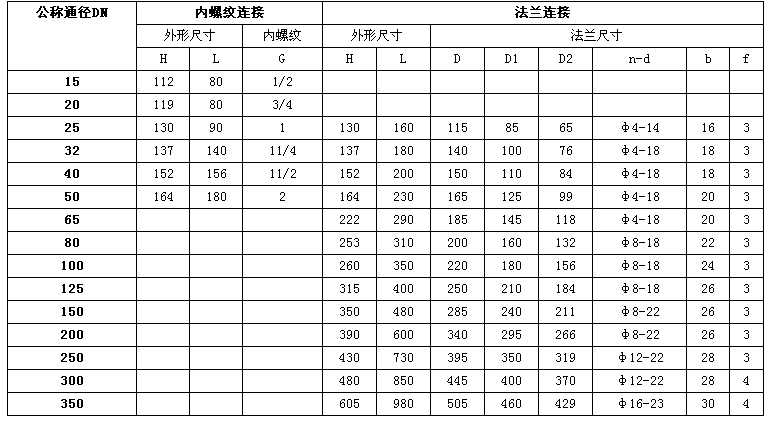

ZCS水液电磁阀安装尺寸
ZCS水液电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，*好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
