S、SH型单级双吸中开式离心泵，单级双吸离心泵
S、SH型单级双吸中开式离心泵，单级双吸离心泵
| 品牌：上海 | 材质：铸铁 | 性能：不阻塞 | ||||
| 扬程：60 m | 泵轴位置：卧式 | 叶轮结构：敞开式叶轮 | ||||
| 叶轮吸入方式：单吸式 | 流量：80 m3/h | 叶轮数目：单 | ||||
| 汽蚀余量：2 m | 轴功率：15 kw | 吸入口径：100 mm | ||||
| 排出口径：100 mm | 型号：S、SH |
产品特性：铸铁单级双吸泵,铸铁单级双吸离心水泵,卧式离心水泵,单级中开泵
产品简介：品牌:上海 ;材质:铸铁 ;性能:不阻塞 ;扬程:60 m;泵轴位置:卧式 ;叶轮结构:敞开式叶轮 ;叶轮吸入方式:单吸式 ;流量:80 m3/h;叶轮数目:单 ;汽蚀余量:2 m;轴功率:15 kw;吸入口径:100 mm;排出口径:100 mm;型号:S、SH
上海唐玛泵阀有限公司
详细介绍：
S、SH型单级双吸中开式离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、家田排灌及各种水利工程。
S、SH型单级双吸中开式离心泵结构特点
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时方向旋转）。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，帛有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据用户需要可采用机械密封结构）。
S、SH型单级双吸中开式离心泵型号意义
S、SH型单级双吸中开式离心泵结构图

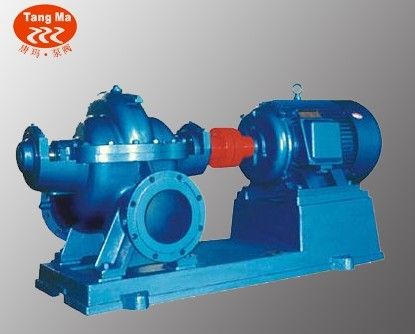

S、SH中开式双吸离心泵
1—泵体；2—泵盖；3—叶轮；4—轴；5—密封环；
6—轴套；7—联轴器；8—轴承体；9—填料压盖；10—填料
1—泵体；2—泵盖；3—叶轮；4—轴；5—密封环；
6—轴套；7—联轴器；8—轴承体；9—填料压盖；10—填料

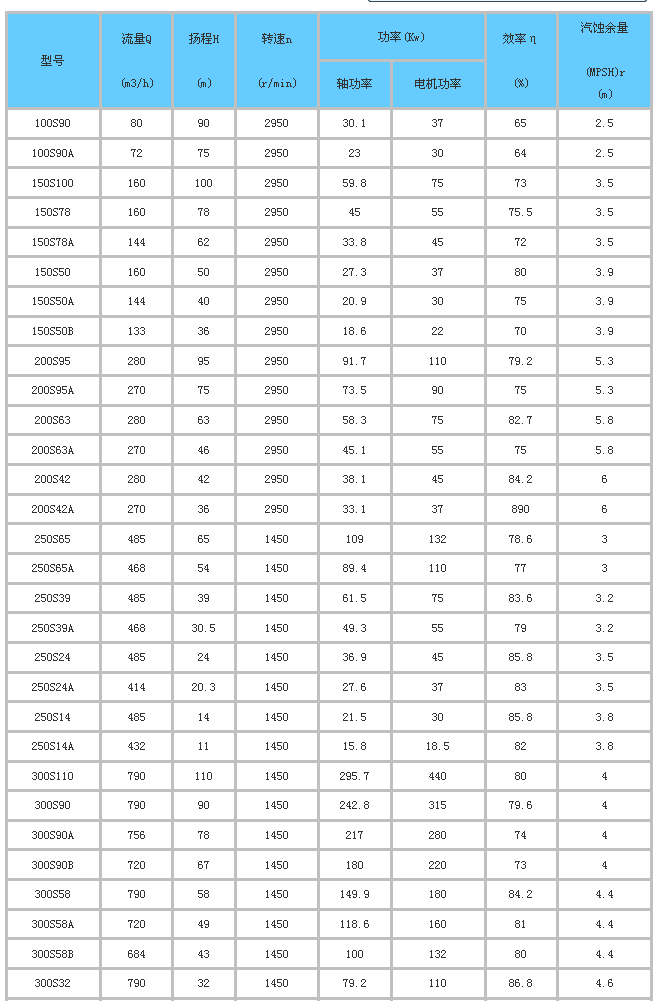

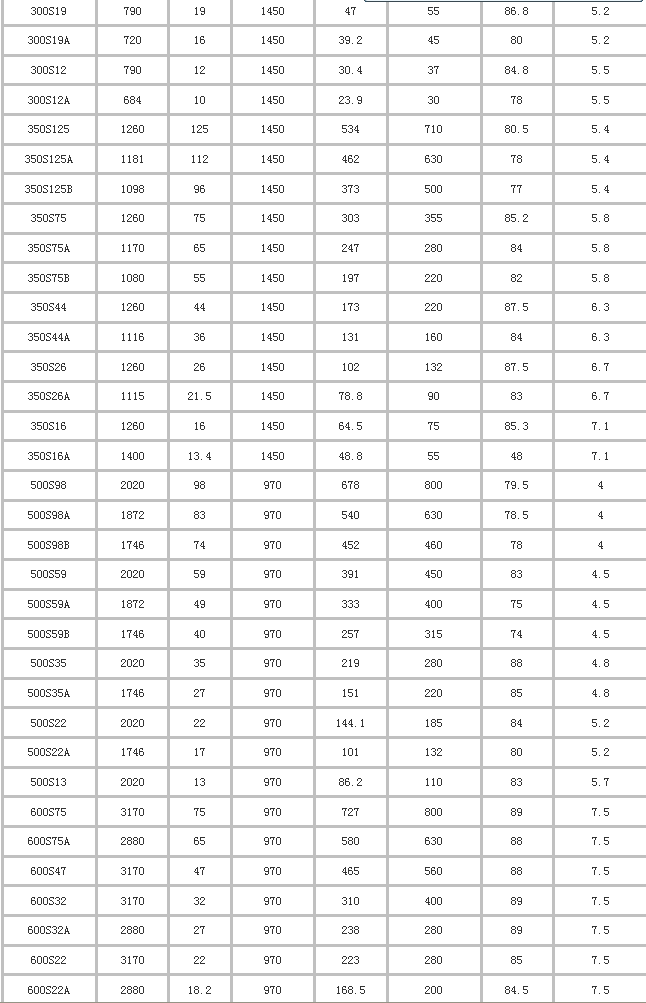

S、SH型单级双吸中开式离心泵性能参数

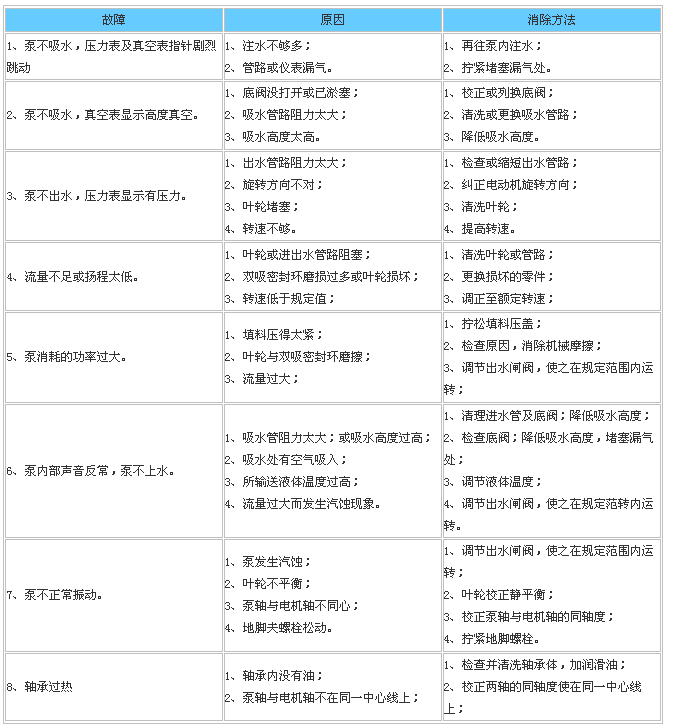

S、SH型单级双吸中开式离心泵常见故障有排除方法
